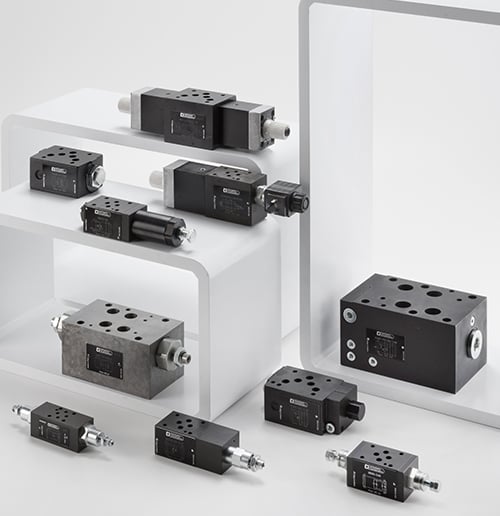

Modüler Yardımcı Valfler


Modüler Yardımcı Valfler

Dünya markalarını bünyesinde bulunduran firmamız, İtalya merkezli olmak üzere  ABD’de de üretim merkezleri bulunan Duplomatic markasının Türkiye’de yetkili distürübütörlüğünü bünyesinde bulunduran tek kuruluştur.Duplomatic markasının zengin ürün gamı Hidrokontrol gücüyle birleşerek müşterilerimizin hizmetine sunulmuştur.



Sistemin ihtiyacına ilişkili olarak farklı modeller mevcuttur.

Bu ihtiyaç;
Basınç ayar valfleri
Debi ayar valfi
Kilitleme valfi
Çek valf
Basınç düşürücü
Hızlı yavaş valfleri
Balans Valfi,
Basınç düşürme valfi’dir.
Modüler valfler ile birden fazla kompanent birleştirilebilir.
NG6, NG10,NG25 standartları mevcut olup, debi ihtiyacına göre ürün seçimi yapılabilir.
Ürün gamı farketmeksizin basınç değeri maksimum 320-350 bar arasındadır.
(Basınç değeri standart olmakla birlikte, bazı modellerde yay değişimi yapılabilmektedir.)

Category:

Description

(CETOP 2 ) NG 4 MODÜLER BASINÇ AYAR VALFLERİ  ( PİLOT UYARILI )
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 2 Pozisyonu Normu (bar) (lt/dak.)
PRM2-DT6/10N A B Hattı NG4 320 20
PRM2-PT6/10N P Hattı NG4 320 20
PRM2-BT6/10N B Hattı NG4 320 20



(CETOP 3 ) NG 6 MODÜLER BASINÇ AYAR VALFLERİ  ( DİREKT UYARILI )
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 03 Pozisyonu Normu (bar) (lt/dak.)
MCD4-SP/51N P Hattı NG6 150 50
MCD4-SAT/51N A Hattı NG6 150 50
MCD4-SBT/51N B Hattı NG6 150 50
MCD4-DT/51N AB Hattı NG6 150 50
MCD6-SP/51N P Hattı NG6 350 50
MCD6-SAT/51N A Hattı NG6 350 50
MCD6-SBT/51N B Hattı NG6 350 50
MCD6-DT/51N AB Hattı NG6 350 50
PBM3-SB4/10N/S B Hattı NG6 140 50



(CETOP 3 ) NG 6 MODÜLER BASINÇ AYAR VALFLERİ  ( PİLOT UYARILI )
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 3 Pozisyonu Normu (bar) (lt/dak.)
MRQ6-SP/51N P Hattı NG6 350 75
MRQ6-SAT/51N A Hattı NG6 350 75
MRQ6-SBT/51N B Hattı NG6 350 75
MRQ6-DT/51N AB Hattı NG6 350 75



(CETOP 5 ) NG 10 MODÜLER BASINÇ AYAR VALFLERİ ( PİLOT UYARILI )
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 05 Pozisyonu Normu (bar) (lt/dak.)
PRM5-PT*/51 P Hattı NG10 320 100
PRM5-AT*/51 A Hattı NG10 320 100
PRM5-D*/51 AB Hattı NG10 320 100
PRM5-DT*/51 AB Hattı NG10 320 100



( CETOP 7 ) NG 16 MODÜLER BASINÇ AYAR VALFLERİ ( PİLOT UYARILI )
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 7 Pozisyonu Normu (bar) (lt/dak.)
PRM7-PT6/10N/S P Hattı NG16 350 300



 ( CETOP 2-3-5-7 ) NG 4- NG 6-NG 10-NG 16  MODÜLER KİLİTLEME VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 2-3-5-7 Pozisyonu Normu (bar) (lt/dak.)
CHM2-SA/10N A Hattı NG4 320 30
CHM2-SB/10N B Hattı NG4 320 30
CHM2-D/10N A B Hattı NG4 320 30
MVPP-SA/50 A Hattı NG6 350 50
MVPP-SB/50 B Hattı NG6 350 50
MVPP-D/50 AB Hattı NG6 350 50
CHM5-SA/10N A Hattı NG10 320 65
CHM5-SB/10N B Hattı NG10 320 65
CHM5-D/10N AB Hattı NG10 320 65
CHM7-SA/11N A Hattı NG16 350 300
CHM7-SB/11N B Hattı NG16 350 300
CHM7-D/11N AB Hattı NG16 350 300



 ( CETOP 3-5 ) NG 6-NG 10  MODÜLER ÇEK VALFLER
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 3-5 Pozisyonu Normu (bar) (lt/dak.)
MVR1-SP/51 P Hattı NG6 350 50
MVR1-SA/51 A Hattı NG6 350 50
MVR1-SB/51 B Hattı NG6 350 50
MVR1-ST/51 T Hattı NG6 350 50
MVR1-SPT/51 PT Hattı NG6 350 50
VR4M1-SP/50 P Hattı NG10 320 100
VR4M1-ST/50 T Hattı NG10 320 100



( CETOP 2-3-5-7 ) NG 4-NG 6-NG 10-NG 16 MODÜLER DEBİ AYAR VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 2-3-5-7 Pozisyonu Normu (bar) (lt/dak.)
QTM2-SA/10N A Hattı NG4 320 30
QTM2-SB/10N B Hattı NG4 320 30
QTM2-D/10N A B Hattı NG4 320 30
MERS-SA/50 A Hattı NG6 350 50
MERS-SB/50 B Hattı NG6 350 50
MERS-D/50 AB Hattı NG6 350 50
MERS-GD/50 AB Hattı Ters NG6 350 50
QTM5-SA/10N/S A Hattı NG10 320 80
QTM5-SB/10N/S B Hattı NG10 320 80
QTM5-D/10N/S AB Hattı NG10 320 80
QTM5-RD/10N/S AB Hattı Ters NG10 320 80
QTM7-SA/10N/S A Hattı NG16 350 250
QTM7-D/10N/S AB Hattı NG16 350 250



( CETOP 3-5 ) NG 6-NG 10 HASSAS MODÜLER DEBİ AYAR VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 3-5 Pozisyonu Normu (bar) (lt/dak.)
RPC1-K/M/D    * AB Hattı  NG6 250 30
RPC1-K/M/P    * P Hattı  NG6 250 30
RPC1-K/4M/D   * AB Hattı  NG10 250 30

*Hassas Kısma Valfleri Dahil Değildir. Yalnız Modüler Bağlantı Pleytleridir.



( CETOP 3-5-7 ) NG 6-NG 10-NG16 MODÜLER BASINÇ DÜŞÜRÜCÜ VALFLER
Tipi Kontrol Bağlantı Min-Maks. Basınç Maks. Debi
CETOP 3-5-7 Pozisyonu Normu (bar) (lt/dak.)
MZD5/RP/M/50 P Hattı NG6 50-280 50
MZD5/A/50 A Hattı NG6 50-280 50
MZD5/B/50 B Hattı NG6 50-280 50
Z4M6-I/50 P Hattı NG10 15-320 80
Z4M6-A/50 A Hattı NG10 15-320 80
Z4M6-B/50 B Hattı NG10 15-320 80
PZM7-P5/10N/S P Hattı NG16 15-250 250
PZM7-PA5/10N/S A Hattı NG16 15-250 250



( CETOP 3-5 ) NG 6-NG10 MODÜLER SIRALAMA VALFLERİ
Tipi Kontrol Bağlantı Min-Maks. Basınç Maks. Debi
CETOP 3-5 Pozisyonu Normu (bar) (lt/dak.)
MSD5/50 P Hattı NG6 50-280 50
SD4M5/50 P Hattı NG10 30-210 80



( CETOP 3-5-8 ) NG 6-NG10-NG25 MODÜLER KOMPANSATÖRLER
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 3-5-8 Pozisyonu Normu (bar) (lt/dak.)
PCM3-P8/10N P Hattı NG6 2 Yol 350 40
PCM3-PT8/10N P Hattı NG6 3 Yol 350 40
PCM5-P8/11N P Hattı NG10 2 Yol 320 100
PCM5-PT8/11N P Hattı NG10 3 Yol 320 100
PCM8-P8/EE/10N P Hattı NG25 2 Yol 320 300
PCM8-PT8/EE/10N P Hattı NG25 3 Yol 320 300



( CETOP 03 ) NG 6 MODÜLER HIZLI YAVAŞ ( FAST SLOW ) VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 03 Pozisyonu Normu (bar) (lt/dak.)
RLM3A-A30/10ND24 A Hattı NG6 NO 250 30
RLM3A-C30/10ND24 A Hattı NG6 NC 250 30
RLM3T-A30/10ND24 T Hattı NG6 NO 250 30
RLM3T-C30/10ND24 T Hattı NG6 NC 250 30



 6 YOLLU SEÇİCİ  VALFLER
Tipi Draın Hattı Voltaj Maks. Basınç Maks. Debi
(bar) (lt/dak.)
BFD06-G038-TA6/10N-D24K1 İçten Sızıntısız 24 VDC 250 60
BFD06-G038-TA6/10N-D24K1/Y Dıştan Sızıntılı 24 VDC 320 60
BFD10-G012-TA6/10N-D24K1 İçten Sızıntısız 24 VDC 250 90
BFD10-G012-TA6/10N-D24K1/Y Dıştan Sızıntılı 24 VDC 320 90

*Soket fiyata dahildir.



( CETOP 7-8-10 ) NG 16-NG 25-NG 32 SIFIRLAMALI BASINÇ AYARLAR
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 7-8-10 Pozisyonu Norm (bar) (lt/dak.)
RQ3-P6/41 Manuel NG16 350 200
RQ5-P6/41 Manuel NG25 350 400
RQ7-P6/41 Manuel NG32 350 500
RQM3-P6/A/60N Elektrikli NG16 350 200
RQM5-P6/A/60N Elektrikli NG25 350 400
RQM7-P6/A/60N Elektrikli NG32 350 500

*Elektrikli sıfırlama valflerine pilot valf fiyatı dahil değildir.



( CETOP 7-8-10 ) NG 16-NG 25-NG 32 AKÜ DOLUM VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
CETOP 7-8-10 Pozisyonu Norm (bar) (lt/dak.)
RQR3-P7/1/42 Manuel NG16 350 200
RQR5-P7/1/42 Manuel NG25 350 400
RQR7-P7/1/42 Manuel NG32 350 500
RQA5-P7/1/42 Manuel NG25 320 400
RQA7-P7/1/42 Manuel NG32 320 500



BASINÇ VE ISI KOMPANSATÖRLÜ 2 VE 3 YOLLU HASSAS DEBİ AYAR VALFLERİ
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi Maks. Debi
Pozisyonu Norm (bar) 1.Turda 3.Turda
RPC1*/T/41 Çeksiz  2 Yollu NG6 320 0,5-1-4 0,5-1-4
RPC1*/T/41 Çeksiz  2 Yollu NG6 320 10-16-22-30 10-16-22-30
RPC1*/CT/41 Çekli    2 Yollu NG6 320 0,5-1-4 0,5-1-4
RPC1*/CT/41 Çekli    2 Yollu NG6 320 10-16-22-30 10-16-22-30
RPC1*/CTM/41 Çekli 2 Yollu (Tek Tur) NG6 320 0,5-1-4 –
RPC1*/CTM/41 Çekli 2 Yollu (Tek Tur) NG6 320 10-16-22-30 –
RPC1*/CTX/41 Anti jump NG6 320 0,5-1-4 0,5-1-4
RPC1*/CTX/41 Anti jump NG6 320 10-16-22-30 10-16-22-30
RPC1*/T3/41 Çeksiz  3 Yollu NG6 320 1-4-10-16-20-22 1-4-10-16-20-22
CP1RA-W10R/21 Hızlı Yavaş Makara 3/8″ 70 40 40
RPC2-TN/31 Çeksiz 2 Yollu NG16 320 22 22
RPC2-TS/31 Çeksiz 2 Yollu NG16 320 38 –
RPC2-T70/31 Çeksiz 2 Yollu NG16 320 70 –
RPC2-CT70/31 Çekli    2 Yollu NG16 320 70 70
RPC3-TN/43 Çeksiz 2 Yollu NG16 320 100 –
RPC3-TS/43 Çeksiz 2 Yollu NG16 320 150 –
RPC3-CTS/43 Çekli    2 Yollu NG25 320 150 150
RPC2-T3/31 Çeksiz  3 Yollu NG16 320 50 50
RPC3-T3/43 Çeksiz  3 Yollu NG25 250 150 150
RPCQ-2T3/43 Relief Valfli 3 Yollu NG16 320 50 50
RPCQ-3T3/43 Relief Valfli 3 Yollu NG25 250 150 150





EXPROOF SOLENOID VALFLİ BASINÇ EMNİYET VALFLERİ
Tipi Açıklama Maks.Bsç  (bar) Maks.Debi (lt/dak.) Voltaj
RQM3KD2-P6/A/M/60N-D12 EXPROOF SOLENOID BAS. EMN. VALFİ 350 200 12 V
RQM3KD2-P6/A/M/60N-D24 EXPROOF SOLENOID BAS. EMN. VALFİ 350 200 24 V
RQM3KD2-P6/A/M/60N-AR230 EXPROOF SOLENOID BAS. EMN. VALFİ 350 200 220 V
RQM5KD2-P6/A/M/60N-D12 EXPROOF SOLENOID BAS. EMN. VALFİ 350 400 12 V
RQM5KD2-P6/A/M/60N-D24 EXPROOF SOLENOID BAS. EMN. VALFİ 350 400 24 V
RQM5KD2-P6/A/M/60N-AR230 EXPROOF SOLENOID BAS. EMN. VALFİ 350 400 220 V
RQM7KD2-P6/A/M/60N-D12 EXPROOF SOLENOID BAS. EMN. VALFİ 350 500 12 V
RQM7KD2-P6/A/M/60N-D24 EXPROOF SOLENOID BAS. EMN. VALFİ 350 500 24 V
RQM7KD2-P6/A/M/60N-AR230 EXPROOF SOLENOID BAS. EMN. VALFİ 350 500 220 V



ÖZEL VALFLER
Tipi Açıklama Maks.Bsç  (bar) Maks.Debi (lt/dak.) Fiyat
Euro
S3-P6/20 SIRALAMA VALFİ 35-140 75 278
S5-P6/20 SIRALAMA VALFİ 35-140 150 329
U3-P6/20 BOŞALTMA VALFİ 35-140 75 278
U5-P6/20 BOŞALTMA VALFİ 35-140 150 329
T3-P6/20 BASINÇ DÜŞÜRME VALFİ 35-140 75 278
T5-P6/20 BASINÇ DÜŞÜRME VALFİ 35-140 150 329
X3-P6/20 BALANS VALFİ 35-140 75 278
X5-P6/20 BALANS VALFİ 35-140 150 329
ZC2-P5/51 BALANS VALFİ 50-210 25 222
DZC5-210/10N BALANS VALFİ 0-210 150 472
DZC7-210/10N BALANS VALFİ 0-210 300 535
DZC8-210/10N BALANS VALFİ 0-210 500 630



 NG16-25-32-40-50-63 LOJİK VALFLER
Tipi Kontrol Bağlantı Maks. Basınç Alan  Maks. Debi
Pozisyonu Norm (bar) Oranı (lt/dak.)
LC16-QS2/20N Akış Kontrol Lojiği NG 16 420 1:1,66 250
LC16-QD4/20N Akış Kontrol (Damping) Lojiği NG16 420 1:1,66 250
LC16-PS2/20N Basınç Kontrol Lojiği NG16 420 1:1 250
LC25-QS2/20N Akış Kontrol Lojiği NG25 420 1:1,66 500
LC25-QD4/20N Akış Kontrol (Damping) Lojiği NG25 420 1:1,66 500
LC25-PS2/20N Basınç Kontrol Lojiği NG25 420 1:1 500
LC32-QS2/20N Akış Kontrol Lojiği NG32 420 1:1 900
LC32-QD4/20N Akış Kontrol (Damping) Lojiği NG32 420 1:1,66 900
LC32-PS2/20N Basınç Kontrol Lojiği NG32 420 1:1 900
LC40-QS2/20N Akış Kontrol Lojiği NG40 420 1:1 1300
LC40-QD4/20N Akış Kontrol (Damping) Lojiği NG40 420 1:1,66 1300
LC40-PS2/20N Basınç Kontrol Lojiği NG40 420 1:1 1300
LC50-QS2/20N Akış Kontrol Lojiği NG50 420 1:1 2000
LC50-QD4/20N Akış Kontrol (Damping) Lojiği NG50 420 1:1,66 2000
LC50-PS2/20N Basınç Kontrol Lojiği NG50 420 1:1 2000
LC63-QS2/20N Akış Kontrol Lojiği NG63 420 1:1,66 3000
LC63-PS2/20N Basınç Kontrol Lojiği NG63 420 1:1 3000



LOJİK VALF TAMİR TAKIMLARI
Tipi Bağlantı
Norm
LC-16 NG 16
LC-25 NG 25
LC-32 NG 32
LC-40 NG 40
LC-50 NG 50
LC-63 NG 63



MONITORED LOJİK VALFLER
Tipi Kontrol Bağlantı Maks. Basınç Maks. Debi
Pozisyonu Norm (bar) (lt/dak.)
LCM16D1-QD4/20N Monitored Lojik Valf ND 16 420 300
LCM16D2-QD4/20N Monitored Lojik Valf ND 16 420 300
LCM16Z1-QD4/20N Monitored Lojik Valf ND 16 420 300
LCM16Z2-QD4/20N Monitored Lojik Valf ND 16 420 300
LCM25D1-QD4/20N Monitored Lojik Valf ND 25 420 500
LCM25D2-QD4/20N Monitored Lojik Valf ND 25 420 500
LCM25Z1-QD4/20N Monitored Lojik Valf ND 25 420 500
LCM25Z2-QD4/20N Monitored Lojik Valf ND 25 420 500
LCM32D1-QD4/20N Monitored Lojik Valf ND 32 420 800
LCM32D2-QD4/20N Monitored Lojik Valf ND 32 420 800
LCM32Z1-QD4/20N Monitored Lojik Valf ND 32 420 800
LCM32Z2-QD4/20N Monitored Lojik Valf ND 32 420 800
LCM40D1-QD4/20N Monitored Lojik Valf ND 40 420 1500
LCM40D2-QD4/20N Monitored Lojik Valf ND 40 420 1500
LCM40Z1-QD4/20N Monitored Lojik Valf ND 40 420 1500
LCM40Z2-QD4/20N Monitored Lojik Valf ND 40 420 1500

*Pilot Valfler fiyata dahil değildir.

LOJİK VALF KAPAKLAR
Tipi Kontrol Bağlantı
Pozisyonu Norm
LP16R/20N NG16 LOJİK KAPAĞI ND 16
LP16D/20N NG16 LOJİK KAPAĞI ND 16
LP16DZ/20N NG16 LOJİK KAPAĞI ND 16
LP16DF1/20N NG16 LOJİK KAPAĞI ND 16
LP16DF2/20N NG16 LOJİK KAPAĞI ND 16
LP16Q/20N NG16 LOJİK KAPAĞI ND 16
LP16DP1/20N NG16 LOJİK KAPAĞI ND 16
LP16DP2/20N NG16 LOJİK KAPAĞI ND 16
LP16DP3/20N NG16 LOJİK KAPAĞI ND 16
LP16DP4/20N NG16 LOJİK KAPAĞI ND 16
LP16DPE/20N NG16 LOJİK KAPAĞI ND 16
LP25R/20N NG25 LOJİK KAPAĞI ND 25
LP25D/20N NG25 LOJİK KAPAĞI ND 25
LP25DZ/20N NG25 LOJİK KAPAĞI ND 25
LP25DF1/20N NG25 LOJİK KAPAĞI ND 25
LP25DF2/20N NG25 LOJİK KAPAĞI ND 25
LP25Q/20N NG25 LOJİK KAPAĞI ND 25
LP25DP1/20N NG25 LOJİK KAPAĞI ND 25
LP25DP2/20N NG25 LOJİK KAPAĞI ND 25
LP25DP3/20N NG25 LOJİK KAPAĞI ND 25
LP25DP4/20N NG25 LOJİK KAPAĞI ND 25
LP25DPE/20N NG25 LOJİK KAPAĞI ND 25
LP32R/20N NG32 LOJİK KAPAĞI ND 32
LP32D/20N NG32 LOJİK KAPAĞI ND 32
LP32DZ/20N NG32 LOJİK KAPAĞI ND 32
LP32DF1/20N NG32 LOJİK KAPAĞI ND 32
LP32DF2/20N NG32 LOJİK KAPAĞI ND 32
LP32Q/20N NG32 LOJİK KAPAĞI ND 32
LP32DP1/20N NG32 LOJİK KAPAĞI ND 32
LP32DP2/20N NG32 LOJİK KAPAĞI ND 32
LP32DP3/20N NG32 LOJİK KAPAĞI ND 32
LP32DP4/20N NG32 LOJİK KAPAĞI ND 32
LP32DPE/20N NG32 LOJİK KAPAĞI ND 32
LP40D/20N NG40 LOJİK KAPAĞI ND 40
LP40DZ/20N NG40 LOJİK KAPAĞI ND 40
LP40DF1/20N NG40 LOJİK KAPAĞI ND 40
LP40DF2/20N NG40 LOJİK KAPAĞI ND 40
LP40Q/20N NG40 LOJİK KAPAĞI ND 40
LP40DP1/20N NG40 LOJİK KAPAĞI ND 40
LP40DP2/20N NG40 LOJİK KAPAĞI ND 40
LP40DP3/20N NG40 LOJİK KAPAĞI ND 40
LP40DP4/20N NG40 LOJİK KAPAĞI ND 40
LP40DPE/20N NG40 LOJİK KAPAĞI ND 40
LP50D/20N NG50 LOJİK KAPAĞI ND 50
LP50DZ/20N NG50 LOJİK KAPAĞI ND 50
LP50DF1/20N NG50 LOJİK KAPAĞI ND 50
LP50Q/20N NG50 LOJİK KAPAĞI ND 50
LP50DP1/20N NG50 LOJİK KAPAĞI ND 50
LP50DP2/20N NG50 LOJİK KAPAĞI ND 50
LP50DP3/20N NG50 LOJİK KAPAĞI ND 50
LP50DP4/20N NG50 LOJİK KAPAĞI ND 50
LP50DPE/20N NG50 LOJİK KAPAĞI ND 50
LP63D/20N NG63 LOJİK KAPAĞI ND 63
LP63DF1/20N NG63 LOJİK KAPAĞI ND 63
LP63DP1/20N NG63 LOJİK KAPAĞI ND 63
LP63DP2/20N NG63 LOJİK KAPAĞI ND 63
LP63DP3/20N NG63 LOJİK KAPAĞI ND 63
LP63DP4/20N NG63 LOJİK KAPAĞI ND 63

* ile işaretli devreler kapakların kullanım şeklini göstermektedir.
* Sadece kapak fiyatlarıdır. Lojik valf fiyata dahil değildir.





Related products
