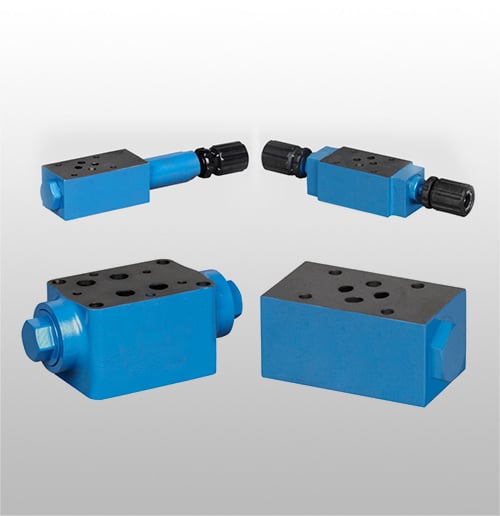

Modüler Yardımcı Valfler

Sistemin ihtiyacına ilişkili olarak farklı modeller mevcuttur.

Bu ihtiyaç;
Basınç ayar valfleri
Debi ayar valfi
Kilitleme valfi
Çek valf
Modüler valfler ile birden fazla kompanent birleştirilebilir.
NG6, NG10 standartları mevcut olup, debi ihtiyacına göre ürün seçimi yapılabilir.
Ürün gamı farketmeksizin basınç değeri maksimum 210 bar’dır.
(Basınç değeri standart olmakla birlikte, bazı modellerde yay değişimi yapılabilmektedir.)

Category:

Description

MODÜLER VALFLER
NG6/NG10  MODÜLER BASINÇ AYAR VALFLERİ
Tipi Kontrol Bağlantı Max. Basınç Max. Debi
RV (CETOP 3-5) Pozisyonu Norm bar lt/dak.
RV-02M-A-3-B A HATTI NG 6 70 – 210 35
RV-02M-B-3-B B HATTI NG 6 70 – 210 35
RV-02M-P-3-B P HATTI NG 6 70 – 210 35
RV-03M-A-3-B A HATTI NG 10 70 – 210 70
RV-03M-B-3-B B HATTI NG 10 70 – 210 70
RV-03M-P-3-B P HATTI NG 10 70 – 210 70



NG6/NG10  MODÜLER KİLİTLEME VALFLERİ
Tipi Kontrol Bağlantı Max. Basınç Max. Debi
PCV (CETOP 3-5) Pozisyonu Norm bar lt/dak.
PCV-02M-A A HATTI NG 6 210 35
PCV-02M-B B HATTI NG 6 210 35
PCV-02M-W AB HATTI NG 6 210 35
PCV-03M-A A HATTI NG 10 210 70
PCV-03M-B B HATTI NG 10 210 70
PCV-03M-W AB HATTI NG 10 210 70



NG6/NG10  MODÜLER ÇEK VALFLER
Tipi Kontrol Bağlantı Max. Basınç Max. Debi
CV (CETOP 3-5) Pozisyonu Norm bar lt/dak.
CV-02M-A-05 A HATTI NG 6 210 35
CV-02M-B-05 B HATTI NG 6 210 35
CV-02M-P-05 P HATTI NG 6 210 35
CV-02M-T-05 T HATTI NG 6 210 35
CV-03M-A-05 A HATTI NG 10 210 70
CV-03M-B-05 B HATTI NG 10 210 70
CV-03M-P-05 P HATTI NG 10 210 70
CV-03M-T-05 T HATTI NG 10 210 70



NG6/NG10  MODÜLER ÇEKLİ HIZ AYAR VALFLERİ
Tipi Kontrol Bağlantı Max. Basınç Max. Debi
TCV (CETOP 3-5) Pozisyonu Norm bar lt/dak.
TCV-02M-A-O A HATTI NG 6 210 35
TCV-02M-B-O B HATTI NG 6 210 35
TCV-02M-W-0 AB HATTI NG 6 210 35
TCV-03M-A-O A HATTI NG 10 210 70
TCV-03M-B-O B HATTI NG 10 210 70
   TCV-03M-W-0 AB HATTI NG 10 210 70



NG6/NG10  MODÜLER ÇEKSİZ HIZ AYAR VALFLERİ
Tipi Kontrol Bağlantı Max. Basınç Max. Debi
TV (CETOP 3-5) Pozisyonu Norm bar lt/dak.
TV-02M-P P HATTI NG 6 210 35
TV-02M-T T HATTI NG 6 210 35
TV-03M-P P HATTI NG 10 210 70
TV-03M-T T HATTI NG 10 210 70
